Przepływ powietrza i ciśnienie powietrza

Przepływ powietrza Q, znany również jako natężenie przepływu, jest przepływem powietrza przechodzącym przez sekcję wylotową wentylatora (lub część wlotu powietrza) w czasie jednostkowym.Jednostką jest zasadniczo CFM, a mianowicie stopy sześcienne na minutę lub CMM, a mianowicie metr sześcienny na minutę;

Jednostkami stosowanymi w układzie usuwania pyłu s ą m3/s lub m3/h.

Przepływ powietrza wentylatora można mierzyć metodą eksperymentalną lub można obliczyć za pomocą obliczeń, wzór obliczeniowy jest następujący

L-- przepływ powietrza wentylatora, m3/s;

D2--- Średnica zewnętrzna wirnika wentylatora, m;

Q1 -- współczynnik przepływu, który jest związany z modelem wentylatora;

2 -- prędkość okrężna zewnętrznego średnicy wirnika, m/s, 2x956;2=

(m/s);

N-- prędkość wentylatora, r/min.

Przepływ powietrza można regulować poprzez zmianę prędkości lub można kontrolować przez bramkę, należy zwrócić uwagę na maksymalną prędkość nie może przekroczyć określonej prędkości.

P odnosi się do różnicy ciśnienia między wylotem powietrza a wlotem powietrza przez wentylator.Jednostką jest zazwyczaj słup wody mm, tj. słup wody milimetrowej (podobny do milimetrowej kolumny rtęci, która mierzy ciśnienie atmosferyczne, ale ze względu na małą różnicę ciśnienia, jednostka jest zazwyczaj słupem wody).

Ciśnienie wiatru jest różnicą między całkowitym ciśnieniem wlotu i wylotu wentylatora.Jednostka to mmH2O.

Następujący wzór może być wyrażony jako:

H w przypadku niespójnego 65309;H1269596622 123567890 H-- całkowite ciśnienie respiratora, mmH2O;

w przypadku operacji typu communis1; gęstość gazu, kg/m3;

H1 -- współczynnik ciśnienia, który jest związany z typem ostrza, jest 0.4~0.6 dla typu wstecznego i 0.6~0.8 dla typu radialnego;

Formuła naprzód to 0.8.1.1.

Ciśnienie wiatru można regulować poprzez zmianę prędkości wentylatora lub sterowanie przez bramkę.

Przepływ powietrza:

Prawdopodobnie powiedziano panu, że wentylatory wirówkowe mają większe ciśnienie i niższe możliwości przepływu powietrza niż wentylatory osiowe.Jednak wentylatory osiowe mają większe możliwości przepływu powietrza i obniżenia ciśnienia. Co\codzienność;39;s prawda o

różne rodzaje wentylatorów i dmuchaw pod względem przepływu powietrza ? Ciśnienie powietrza:

Ciśnienie powietrza:

Ciśnienie powietrza:

1 N/M = 1 Pa (Pascal).

Tak 1 pręt jest równy 10 Pa

Nie są to dwa niezależne wskaźniki wydajności, ale wzajemne ograniczenia, a związek między natężeniem przepływu i ciśnieniem jest zależnością w mechaniki cieczy - ilość wiatru zmniejsza się wraz ze wzrostem różnicy ciśnienia, 123567890 1 w H2 2O= 25.4mm H2 O= 25.4mm Aq (Aq = Aqueous) 123456890 Zarówno przepływ powietrza, jak i ciśnienie powietrza opisane przez wentylator są wartościami maksymalnymi pod idealnym stanem,a mianowicie objętość powietrza w stanie braku różnicy ciśnienia między wlotem i wylotem wentylatora (maksymalna objętość powietrza) a różnicą między komorą powietrza a ciśnieniem powietrza zewnętrznego w warunkach wentylatora dmuchającego do komory zamkniętej aż do momentu, gdy objętość powietrza jest zerowa (maksymalne ciśnienie statyczne).

Nie są to dwa niezależne wskaźniki wydajności, ale wzajemne ograniczenia, a związek między natężeniem przepływu i ciśnieniem jest zależnością w mechaniki cieczy - ilość wiatru zmniejsza się wraz ze wzrostem różnicy ciśnienia,

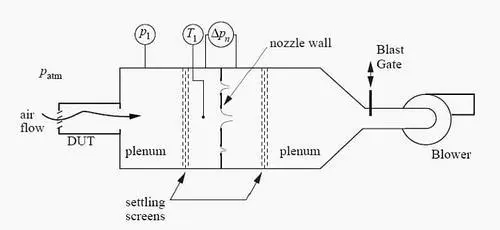

pomiar przepływu powietrza i ciśnienia należy przeprowadzić za pomocą tester a tunelu wiatrowego;

Standard of Air Condition and Ciśnienie Testing: The Standard of American AMCA-210 (Air Moving and Conditioning Association)

Jednocześnie, wybór wentylatora, musi wziąć pod uwagę tłumienie systemu;

Ciśnienie statyczne definiuje się jako ciśnienie wywierane przez gaz na powierzchnię obiektu równoległego do przepływu.

Kolokwialnie mówiąc: ciśnienie statyczne odnosi się do ciśnienia do przezwyciężenia oporu rur.

Ciśnienie dynamiczne definiuje się jako przekształcenie energii kinetycznej wymaganej w przepływie gazu w form ę ciśnienia.

Kolokwialnie, ciśnienie dynamiczne to ciśnienie, które napędza ruch gazu do przodu.

Całkowite ciśnienie = ciśnienie statyczne + ciśnienie dynamiczne

Całkowite ciśnienie to różnica między całkowitym ciśnieniem wylotowym a całkowitym ciśnieniem wlotu 123567890 Ciśnienie statyczne 12347890 jest całkowitym ciśnieniem wentylatora w celu zmniejszenia ciśnienia dynamicznego na wylocie wentylatora (wraz z oporem)

Ciśnienie dynamiczne to opór P wytwarzany przez siebie, gdy przepływa powietrze.Dynamiczne ciśnienie =0.5* gęstość *prędkość wiatru kwadratowa

P = P(statyczna)+ P(dynamic)

1.Po równoległym połączeniu dwóch wentylatorów o tej samej prędkości obrotowej, najwyższy przepływ powietrza wynosi około 90% przepływu powietrza dwóch wentylatorów, a ciśnienie powietrza jest równe ciśnieniu jednego wentylatora.

2.Po podłączeniu dwóch wentylatorów o tym samym modelu i tej samej prędkości, ciśnienie powietrza jest dwukrotnie wyższe od jednego wentylatora, a przepływ powietrza jest równy przepływowi powietrza pojedynczego wentylatora.

3.Oba modele są stosowane równolegle przy różnych prędkościach.Przepływ powietrza jest równy dopływowi większego wentylatora, a ciśnienie powietrza nie jest nakładane.

4.Dwa modele są różne i obracają się przy różnych prędkościach, a większy jest używany w serii przed ustawieniem.Ciśnienie powietrza jest mniejsze niż ciśnienie pojedynczego wentylatora, a przepływ powietrza jest równy przepływowi powietrza większego.
